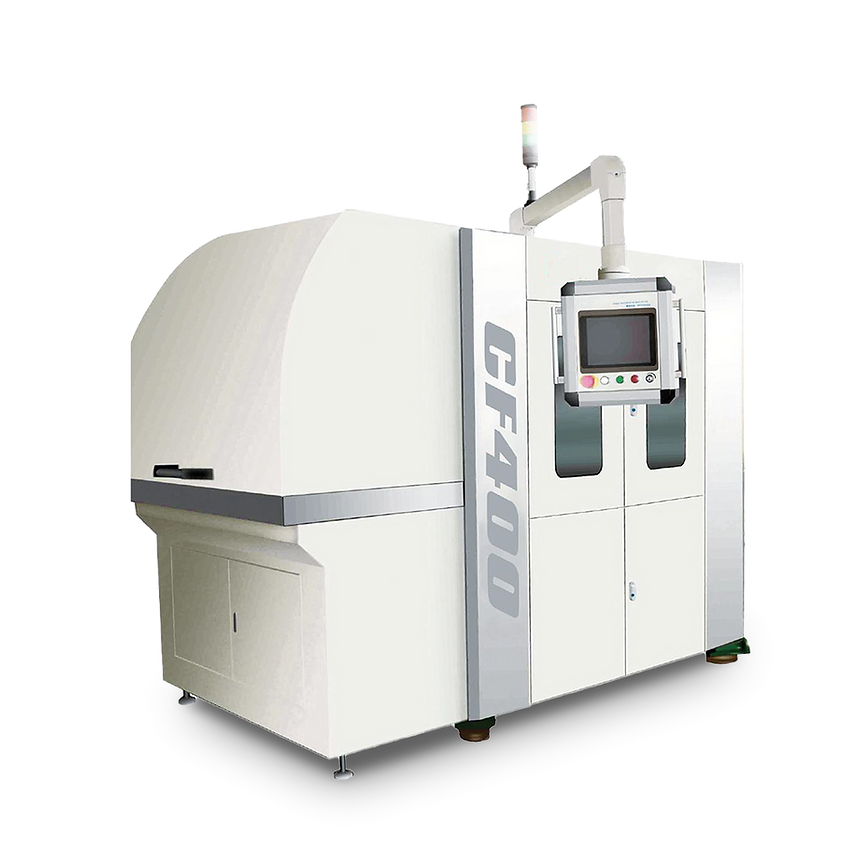

Multi-wire Saw
CF 400
작업 영역
Maximum work size
220×310×135mm
φ0.1mm-0.25mm
와이어 직경
Wire diameter
STORAGE
Diamond wire
20km
가공 속도
Diamond wire
900m/min
제품 특징
Applicable Material：sapphire, quartz crystals,
optical glass, special ceramics, artificial
gemstone, electrode material, semiconductor
materials, rare metals and alloys, and other
hard and valuable materials.
Max Processing Size: 220×310×135mm
Cut Shape: Straight shape
Max Wire Speed: 900m/min
적용 가능한 재료: 사파이어, 수정, 광학 유리, 특수 세라믹,
인공 보석, 전극 재료, 반도체 재료, 희귀 금속
및 합금, 기타 단단하고 귀중한 재료.
최대 처리 크기: 220×310×135mm
절단 모양: 직선 형 태
최대 와이어 속도: 900m/min
제품 설명
CF 400 Multi-wire Saw는 높은 안정성으로 고객의 얇은 슬라이스 가공 요구를 충족시키기
위해 개발되었으며 주로 4mm 이하 둑께의 시트를 일괄 가공하는데 사용됩니다.
높은 안정성과 절단 정확성으로 고객들에게 인정받고 있는 모델입니다.
가이드 휠 수를 줄이고 수량을 8개로 줄여 와이어 단선을 줄였습니다.
더욱 스마트해진 와이어 와인딩 및 릴리스 추적 시스템입니다.
개방형 작업 공간으로 인해 조작이 더 쉽습니다.
와이어 브레이크 메모리 시스템.
가공 샘플
제품 사양
Item Detail Parameter
Model Model CF400T CF400C
Ability Maximum Work size 220mm *310mm*135mm
Roller Out diameter *Workable width ¢145mm 10*320mm *3 axis rollers
Component Resin(PE or PU)
Diamond wire CF400T Wire diameter ¢ 0.1mm~¢ 0.20mm
CF400C Wire diameter ¢ 0.1mm~¢ 0.25mm
Storage 20km
Running speed 900m/min
Workbench Travel of table 150mm
Lift speed 0.1-99.9mm/min
Fast feed speed 150mm/min
Number of workbench 1
Cutting Fluid Cutting Fluid Cutting oil
Storage 800L
Flow rate 250L/min
Motor Power Spindle 7.5kw(servo motor)
Sending wire 4.4kw*2(servo motor)
Workbench lifting 400w*2(servo motor)
CF400T Wire tension 2kw*2(servo motor)
CF400C Wire tension 3kw*2(servo motor)
Wire pump 2.2kw
Wire winding&release 200w*2
Power&Air supply Power supply Three-phase 380V/50Hz
Full-load power 30kva
Air supply 0.35Mpa-600L/min
Size & Weight Size L'W*H 3000mm*1490mm2360mm
Weight 4000Kg
