LIKAI TECH PRODUCT
Highest quality materials provide highest quality products
Multi-wire Saw
DA 800
작업 영역
Maximum work size
φ125mmX400mm*2
1mm~60mm
절단 두께
Thickness of slice
STORAGE
Diamond wire
30km
가공 속도
Running speed
1500m/min
제품 특징
Applicable Material：Sapphire, Silicon
Carbide,Optical Glass, Quartz Crystal,
Special Ceramics Alumina, Silicon Nitride,
and other super hard and brittle materials.
Max Processing Size: Φ125mmX400mm*2
Max Wire Speed: 1500m/min
적용 가능한 재료: 사파이어, 실리콘 카바이드,
광학 유리, 석영 크리스탈, 특수 세라믹 알루미나,
실리콘 질화물 및 초경질의 부서지기 쉬운 재료.
최대 가공 크기: Φ125mmX400mm*2
최대 와이어 속도: 1500m/min
제품 설명
주로 사파이어, 탄화 규소, 광학 유리, 석영 크리스탈, 특수 세라믹 알루미나 및 질화 규소와
같은 초경질 및 부서지기 쉬운 재료를 절단하는 데 사용됩니다.
5개의 와이어 가이드 롤러 디자인은 주로 0.5mm-60mm 두께의 직선 시트를
절단하는 데 사용됩니다.
와이어 가이드 롤러용 이중 원뿔 장치로 쉽게 싣고 내릴 수 있습니다.
테이크업 및 페이오프 휠용 이중 원뿔은 신뢰할 수 있는 위치 정확도를 제공합니다.
와이어 파손을 줄이고 효율성을 높이기 위해 와이어 휠의 수를 7개로 줄였습니다.
3개 또는 5개의 와이어 가이드 롤러 모드는 두껍고 얇은 조각을 모두 절단할 수 있도록
선택할 수 있습니다.
스윙 슬라이싱으로 절삭력이 더욱 강해집니다.
위 아래로 움직이는 스윙 테이블로 고속으로 절단됩니다.
실시간 모니터링 시스템을 사용하여 실행 시 절단 데이터를 추적합니다.
와이어 브레이크 메모리 시스템. 전용냉매, 독립형 튜브 냉각기, 전자식 스위치 장착.

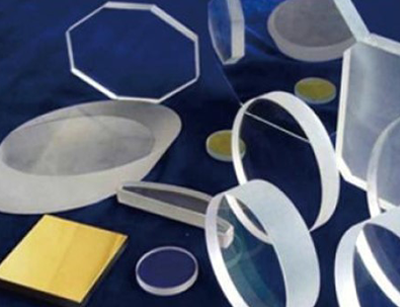

가공 샘플
제품 사양
Item Detail Parameter
Model Model DA800
Ability Maximum Work size L*W*H φ125mm*400mm*2
Thickness of slice 1mm~60mm
Spools Out diameter *Workable width φ165mm±10*400mm*5axis
Component Resin(PE or PU)
Diamond wire Wire diameter φ0.12mm-φ0.25mm
Storage 30km(φ0.2mm)
Running speed 1500m/min
Workbench Travel of table 245mm
Lift speed 0.1~99.9mm/min
Fast feed speed 200mm/min
Number of workbench 2
Motor Power Spindle 7.5*3kw(servo motor)
Workbench lift 400W(servo motor)
Wire tension 1.8kw*2(servo motor)
Wire welding&release 4.4kw*2(servo motor)
Workbench Swing 750kw*2
Wiring 200kw*2
Cutting Fluid Fluid Cutting Oil
Storage 800L
Flow rate 250L/min
Power supply Power&Gas supply Three-phase 380V/50Hz
0.35Mpa~600L/min
Rated power <41kva
Size & Weight Size 3050mm*1900mm*2950mm
Weight 7500Kg
Floor strength Bearing 8000kg
8000kg Afforable
